Rotules et bagues sont deux des composants d'usure les plus critiques de la suspension et du système de direction d'un véhicule. Rotules sont des points de pivotement sphériques qui relient le moyeu de roue aux bras de commande de suspension, permettant à la fois un mouvement de rotation et un mouvement angulaire. Bagues sont des manchons cylindriques en caoutchouc ou en polyuréthane qui amoutissent et isolent le contact métal sur métal au niveau des points de pivotement de la suspension. Les deux doivent être remplacés lorsqu'ils présentent un jeu, des craquements ou du bruit mesurables - généralement tous les 70 000 à 150 000 milles en fonction des conditions de conduite, de la qualité des matériaux et de la fréquence d'entretien. Ignorer porté rotules et bagues est l’une des principales causes d’usure prématurée des pneus, de défaut d’alignement et de perte de contrôle de la direction.

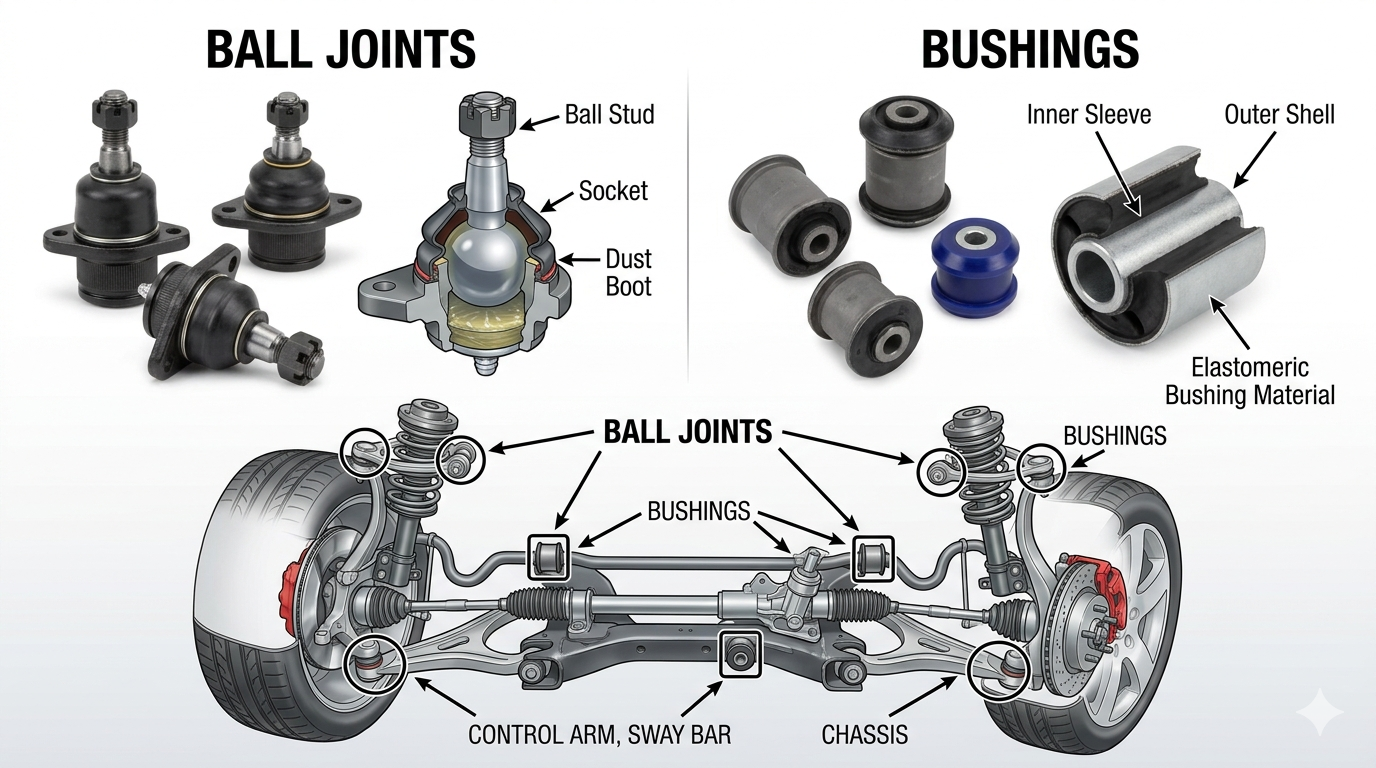

Que sont les rotules ? Fonction, conception et emplacement

Une rotule est un pivot flexible constitué d'un goujon à rotule en acier trempé placé à l'intérieur d'un boîtier de douille lubrifié, conçu pour supporter à la fois une charge et permettre un mouvement multi-axes simultanément. Considérez-la comme l'articulation de la hanche humaine : elle doit supporter un poids important tout en tournant librement dans plusieurs directions sans se lier ni perdre en précision de position.

Dans un système de suspension avant typique, chaque roue avant a au moins une rotule — généralement une rotule supérieure et une rotule inférieure dans les systèmes à double triangulation, ou une seule rotule inférieure dans les systèmes à jambes de force MacPherson. Les suspensions arrière des conceptions multibras indépendantes peuvent avoir deux à quatre rotules par roue .

Les rotules remplissent deux rôles distincts selon leur position :

• Rotules porteuses supporter le poids du véhicule. Dans les configurations à jambes de force MacPherson, la rotule inférieure supporte la charge totale de la suspension et s'use plus rapidement que les articulations des systèmes à double triangulation où la charge est répartie sur deux articulations.
• Rotules suiveuses guider le mouvement mais supporter une charge verticale minimale. Ceux-ci durent généralement plus longtemps mais nécessitent quand même une inspection car leur défaillance affecte la géométrie de la direction.

Les rotules scellées modernes sont pré-lubrifiées et ne nécessitent aucun entretien. Cependant, les conceptions plus anciennes ou axées sur les performances incluent des raccords de graissage (raccords Zerk) qui doivent être graissés tous les 15 000 à 30 000 milles pour prolonger la durée de vie.

Que sont les bagues ? Fonction, matériaux et types

Une bague est une doublure cylindrique - généralement en caoutchouc, en polyuréthane ou, dans les applications de performance, en métal à roulement sphérique - pressée dans un composant de suspension ou de direction pour absorber les chocs, réduire le bruit et maintenir la géométrie du pivot. Partout où deux pièces de suspension métalliques doivent tourner ou fléchir l'une contre l'autre, une bague se trouve entre elles pour empêcher tout contact métal sur métal.

Des bagues se trouvent dans tout le système de suspension et de direction, notamment :

• Douilles de bras de commande — aux points de pivotement intérieurs des bras de commande supérieur et inférieur
• Bagues de barre stabilisatrice (barre stabilisatrice) et bagues de liaison d'extrémité — fixation de la barre anti-roulis au faux-châssis et aux biellettes
• Douilles de tige de jambe de force — au pivot arrière des tiges de traction/compression
• Douilles de bras oscillant — dans les suspensions arrière multibras et à bras semi-traînants
• Bagues de faux-châssis — isoler l'ensemble du faux-châssis du châssis
• Douilles de crémaillère de direction — montage de la crémaillère de direction sur le faux-châssis

Bagues en caoutchouc ou en polyuréthane : quel est le meilleur ?

Les bagues en caoutchouc sont la norme OEM car elles absorbent plus efficacement les vibrations et le bruit de la route. , offrant une conduite conforme au prix d'une tenue de route légèrement vague à la limite. Les bagues en polyuréthane sont plus dures, plus stables dimensionnellement et plus résistantes à l'huile, à l'ozone et aux températures extrêmes — offrant une réponse de direction plus précise et une durée de vie plus longue (souvent 2 à 3 fois plus long que le caoutchouc ) au prix d'une transmission accrue du NVH (Nonise, Vibration, Harshness) vers l'habitacle.

Joints à rotule et bagues : aperçu des principales différences

Légende : Comparaison directe des rotules et des bagues selon huit attributs clés, notamment la fonction, les matériaux, les symptômes de défaillance, la durée de vie et le coût de remplacement.

Signes avant-coureurs de rotules et de bagues usées

Le premier signe avant-coureur d'une défaillance des rotules et des bagues est un bruit anormal, en particulier des bruits sourds, des grincements ou des cognements provenant de la suspension avant lors de la conduite sur des bosses ou lors de virages à basse vitesse. Reconnaître précocement la différence entre une défaillance de rotule et une défaillance de bague permet d'éviter à la fois les risques pour la sécurité et les dommages en cascade aux pneus, à l'alignement et aux composants de direction.

Signes de rotules usées

• Bruit sourd ou sourd de la suspension avant lorsque vous heurtez des nids-de-poule, des dos d'âne ou des surfaces routières accidentées - l'indicateur précoce le plus fiable
• Direction errante ou vague — le véhicule dérive subtilement sans intervention sur la direction, nécessitant des corrections mineures constantes
• Vibrations du volant à des vitesses d'autoroute, en particulier entre 50 et 70 mph, causées par une géométrie de roue lâche
• Usure inégale ou en drapeau des pneus — généralement sur le bord intérieur ou extérieur des pneus avant, indiquant que l'angle de carrossage de la roue change de manière dynamique à mesure que l'articulation bouge excessivement
• Échec de l’inspection visuelle : plus que 0,5 mm de jeu axial or 1,5 mm de jeu radial mesuré avec un indicateur à cadran indique une rotule usée nécessitant un remplacement immédiat

Signes de bagues usées

• Grincement ou craquement des points de pivotement de la suspension lors de manœuvres de stationnement lentes ou lorsque le poids se déplace sur des bosses — le dessèchement du caoutchouc est la cause la plus fréquente
• Frapper ou claquer — généralement moins violent qu'un coup de rotule ; il s'agit plutôt d'un bruit sourd lorsque le métal entre en contact avec le métal à travers une bague détériorée.
• Acuité de direction réduite — le véhicule semble « flottant » ou imprécis dans les changements de direction, car la géométrie du bras de commande se déplace sous la charge
• Fissuration ou déchirure visible du matériau de la bague en caoutchouc, visible au niveau des points de pivotement du bras de commande intérieur lors d'une inspection visuelle du train de roulement
• Piqué de freinage ou roulis excessif — les bagues de barre stabilisatrice et les maillons d'extrémité usés permettent un roulis de caisse plus important que ce pour quoi la barre anti-roulis a été conçue

Comment inspecter les rotules et les bagues : un guide étape par étape

Une inspection appropriée des rotules et des bagues nécessite que le véhicule soit soulevé en toute sécurité afin que la suspension pende librement. — ne jamais effectuer cette inspection avec la voiture sur ses roues, car la charge masque le jeu des articulations.

Inspection des rotules

1. Soulever et soutenir le véhicule sur les chandelles sous le cadre (pas les bras de commande) pour que la suspension tombe complètement.
2. Saisissez le haut et le bas du pneu (positions 12 heures et 6 heures) et faites-le basculer fermement vers l'intérieur et l'extérieur. Tout mouvement perceptible indique une usure des rotules — pour les articulations porteuses, Un jeu de 0 mm est la limite acceptable sur la plupart des spécifications OEM.
3. Saisissez le pneu aux positions 9 et 3 heures et balancez-le latéralement. Un jeu latéral dans cette position indique une usure des roulements de roue plutôt que des rotules.
4. Utiliser un indicateur à cadran pour une mesure précise : fixer sur le bras de commande et positionner la sonde contre le goujon de rotule. Toute lecture ci-dessus 0,5 mm axial ou 1,5 mm radial nécessite généralement un remplacement.
5. Inspecter le cache-poussière visuellement : une botte déchirée ou manquante permet la contamination et accélère rapidement l'usure interne. Une botte déchirée constitue à elle seule un motif de remplacement selon la plupart des normes d’inspection professionnelle.

Inspection des bagues

1. Avec le véhicule levé , utilisez une lampe de poche lumineuse et un miroir pour inspecter visuellement tous les bras de commande, la barre stabilisatrice et les bagues du bras oscillant accessibles à la recherche de fissures, de déchirures ou d'extrusion (caoutchouc sortant du boîtier).
2. Utilisez un levier appliqué doucement sur le bras de commande près de chaque emplacement de bague. Mouvement supérieur à 3 à 4 mm dans n’importe quelle direction indique une défaillance de la bague.
3. Vérifier la contamination par l'huile — un caoutchouc huileux, gonflé ou décoloré indique que la bague a absorbé des produits pétroliers (courants à proximité du moteur ou de la transmission), accélérant considérablement la détérioration.

Bagues en caoutchouc et en polyuréthane : comparaison détaillée

Légende : Comparaison des bagues en caoutchouc OEM par rapport aux bagues en polyuréthane selon neuf critères de performance, de durabilité et d'application pour vous aider à sélectionner le matériau de bague approprié pour votre véhicule.

Remplacement des rotules et des bagues : coût, main-d'œuvre et à quoi s'attendre

Le remplacement des rotules et des bagues ensemble au cours d'une seule visite d'entretien de la suspension permet d'économiser des coûts de main d'œuvre importants , puisque les deux composants nécessitent le retrait des roues, le démontage de la suspension et un alignement après réparation – des travaux qui se chevauchent presque entièrement.

Coûts de remplacement typiques

• Remplacement de la rotule (un coin) : 150 $ à 350 $ pièces et main d'œuvre pour la plupart des voitures particulières. Les camions et SUV équipés de rotules pressées sur des bras de commande robustes vont de 300 $ à 600 $ par coin .
• Remplacement de la bague du bras de commande : 80 $ à 200 $ par bras de commande si les bagues sont remplacées séparément. Le pressage et l'insertion de nouvelles bagues nécessitent une presse hydraulique - la plupart des ateliers remplacent l'ensemble du bras de commande lorsque le coût de remplacement des bagues approche le prix du bras assemblé, ce qui est courant sur de nombreux véhicules modernes.
• Remplacement complet du bras de commande (douilles de rotule de bras en tant qu'assemblage) : 200 $ à 500 $ par coin pour la plupart des véhicules — souvent la solution la plus économique lorsque les rotules et les bagues sont usées simultanément.
• Alignement des quatre roues après travaux de suspension : ajouter 80 $ à 150 $ — obligatoire après tout remplacement de rotule ou de bague de bras de commande.

Devez-vous remplacer les rotules et les bagues par paires ?

Oui – le remplacement des deux côtés simultanément est la recommandation professionnelle standard lorsque le kilométrage dépasse 80 000 miles ou lorsque le véhicule a plus de 8 ans. Les composants s'usent à des rythmes similaires en raison du kilométrage correspondant et de l'exposition environnementale. En remplaçant uniquement le côté défaillant, le côté opposé risque de tomber en panne dans les 12 à 18 mois, ce qui nécessitera la répétition du même coût de main-d'œuvre.

Facteurs qui accélèrent l’usure des rotules et des bagues

Les conditions de conduite et la charge du véhicule ont un impact plus important sur la durée de vie des rotules et des bagues que le kilométrage seul — un véhicule parcouru 50 000 milles sur des routes rurales accidentées peut avoir une usure de suspension pire qu'un véhicule parcourant 100 000 milles sur autoroute.

• Routes accidentées ou non pavées : Les impacts de nids-de-poule génèrent des charges de choc 3 à 5 fois supérieures aux charges routières normales aux rotules. Un seul impact grave avec un nid-de-poule peut déformer la rotule ou fissurer une bague en caoutchouc détériorée.
• Charges utiles lourdes ou remorquage : Charger un véhicule au-delà de son PNBV nominal augmente proportionnellement les charges sur les rotules. Le remorquage à capacité nominale maximale réduit continuellement la durée de vie des rotules d'une valeur estimée 20 à 35 % par rapport à une utilisation à vide.
• Suspensions levées : Les kits de levage de suspension augmentent les angles de fonctionnement de l'essieu homocinétique et des rotules au-delà de leur plage de conception, accélérant considérablement l'usure - réduisant souvent la durée de vie des rotules à 30 000 à 50 000 milles dans des camions lourdement soulevés.
• Alignement négligé : Un mauvais alignement crée une charge latérale inégale sur les rotules et une contrainte de flexion anormale sur les bagues. Un véhicule avec seulement 0,5° de cambrure excessive peut accélérer l'usure des rotules intérieures jusqu'à 40 %.
• Bottes anti-poussière déchirées : Une fois que la gaine de protection d'une rotule ou d'une bague est déchirée, la saleté, les particules et l'eau commencent immédiatement à s'infiltrer. La graisse contaminée dans une douille à rotule abrase le revêtement de la douille, réduisant ainsi la durée de vie restante de plusieurs années à mois .
• Environnements salins et corrosifs : Dans les climats hivernaux, le sel de déneigement pénètre entre les boîtiers de rotule et les bras de commande, grippant les composants et accélérant la corrosion externe qui finit par compromettre le boîtier de joint lui-même.

La conséquence de l’ignorance des rotules défectueuses : une perspective de sécurité

Une rotule complètement défaillante – celle où le goujon se sépare de la douille – entraîne une perte immédiate et totale de la direction et du contrôle des roues. , que la National Highway Traffic Safety Administration (NHTSA) qualifie de défaillance de sécurité catastrophique. Lorsqu'une rotule inférieure se sépare, la roue s'effondre vers l'intérieur (défaillance du carrossage négatif), l'axe tombe et le véhicule n'a aucune autorité de direction ou de freinage dans ce virage.

Les données de la NHTSA montrent que défaillances des composants de suspension – y compris les rotules — représentent environ 5 000 accidents de véhicules à moteur par an aux États-Unis. Contrairement à la défaillance des bagues, qui dégrade progressivement les performances, la défaillance des rotules peut être soudaine et sans autre avertissement après la phase initiale de claquement.

La règle pratique de sécurité : tout jeu mesurable dans une rotule porteuse justifie un remplacement immédiat . Il n'existe pas de seuil de « surveillance et d'entraînement » acceptable pour les rotules porteuses usées.

Foire aux questions sur les rotules et les bagues

Conclusion : donner la priorité à la santé des rotules et des bagues n'est pas négociable

Rotules et bagues work as a system — lorsque l'un se dégrade, l'autre est obligé de compenser, accélérant l'usure de l'ensemble de la suspension. Les traiter comme des problèmes distincts et indépendants entraîne des réparations incomplètes, des alignements répétés et une usure continue des pneus.

Le point pratique à retenir : inspecter rotules et bagues à chaque permutation des pneus (tous les 5 000 à 7 500 milles), remplacez les composants usés par paires d'essieux, suivez toujours le travail de suspension avec un alignement des quatre roues et choisissez la qualité des composants qui correspond au cas d'utilisation de votre véhicule - caoutchouc OEM pour les conducteurs quotidiens axés sur le confort, polyuréthane pour les performances ou les applications lourdes.

Un rafraîchissement complet de la suspension avant, incluant les deux rotules et bagues - coûte généralement entre 600 et 1 200 dollars pour la plupart des véhicules de tourisme et représente l'un des investissements de maintenance les plus impactants disponibles pour restaurer à la fois la sécurité et la dynamique de conduite sur n'importe quel véhicule au-delà de 80 000 miles.
